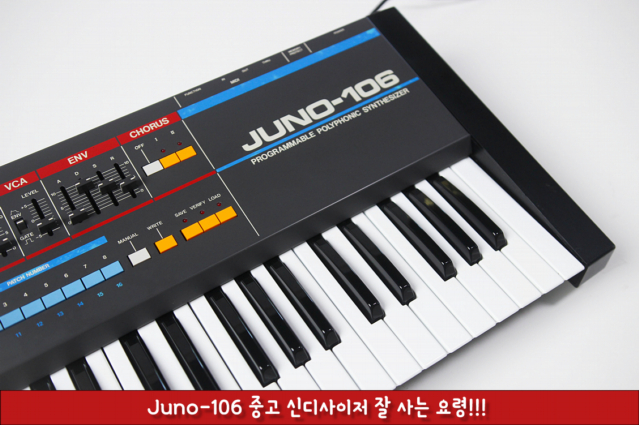

Juno-106 중고 신디사이저 잘 사는 요령!!!

by Celluloide_Korea 2023. 7. 25.
반응형

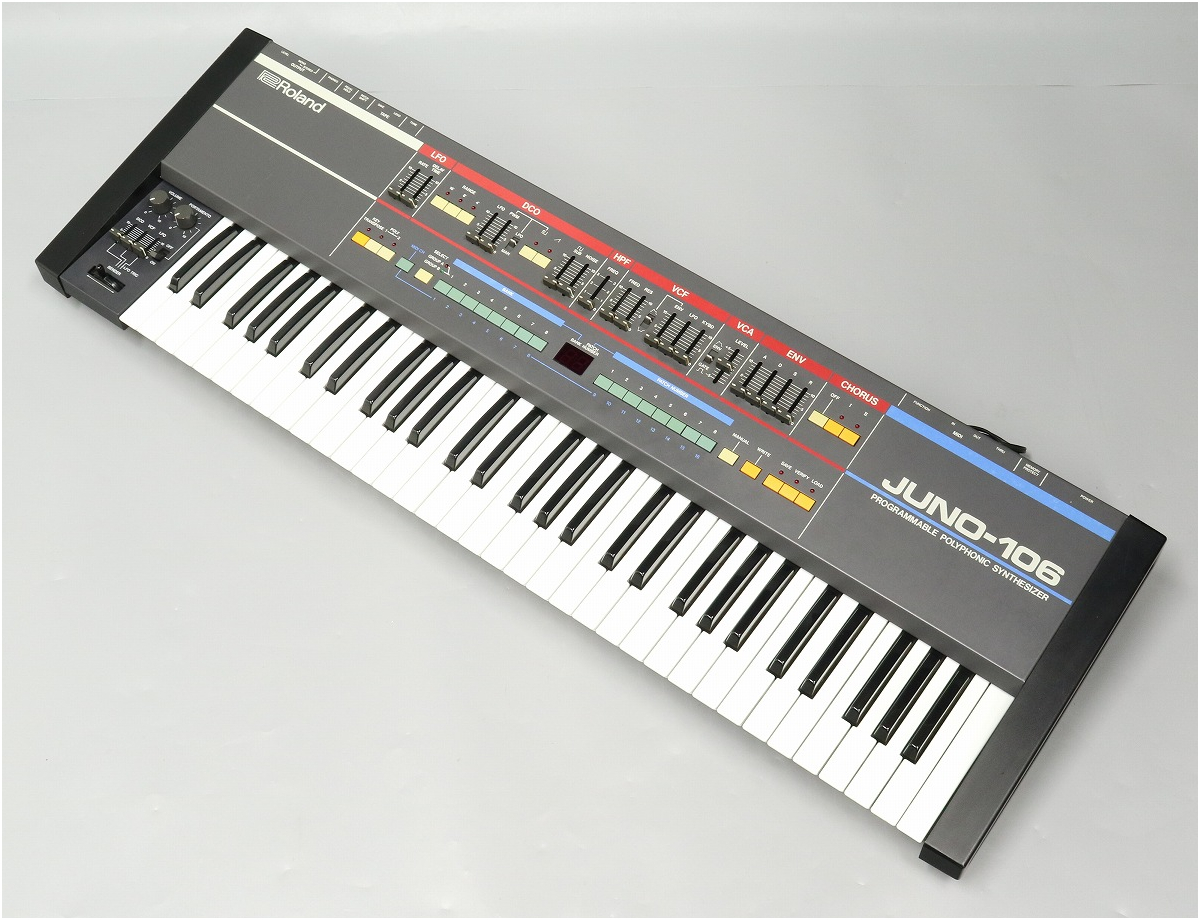

Roland Juno-106 아날로그 신디사이저

현재 수많은 신디사이저들이 쏟아져나오고 있고, 성능상으로야 훨씬 더 다재다능하고, 우수한 최신의 신디사이저들이 많이 있지만, 아날로그 신디사이저는 그 특유의 따뜻하고 농밀한 질감으로 인해 뮤지션이나 신디사이저 매니아들에게는 선호 품목이다.

Roland Juno-106 아날로그 신디사이저

국내에서 많이 통용되는 아날로그 신디사이저들에는 아마도 꽤 그중 대중적이라고 할 수 있는 것에는 Roland Juno-106이 있다. 아날로그 신디사이저이고, 오실레이터의 피치가 디지털로 컨트롤되므로 피치가 대단히 안정적이다. 그리고 6보이스의 폴리포닉 신디사이저이면서도 비교적 저렴한 가격으로 많이들 거래가 되고 있다. 특히 오래 전부터 캬바레나 나이트 클럽의 뮤지션들에 의해 많이 사용되어서 아직도 돌아다니는 중고 Juno-106은 이러한 역사가 있는 제품들이 많다. 필자가 사용했던 것들은 한 대를 제외하면 일본에서 직접 사온 것이라 상태가 정말 좋았다. 생산된 지 20년이 넘은 신디사이저가 거의 신품과 다를 바 없으니 직접 보지 않으면 믿기 어려울 것이다.

그리고 현재 중고시장에 돌아다니는 것들 중에 상당수는 '밤무대'에서 오랜 기간동안 맹활약을 하다가 나온 것들이 많이 때문에 상태가 그다지 좋지 않고, 꼭 한 두군데는 고장이 나있는 것들이 많다. 그래서 그런지 중고시장에 주노-106을 내어 놓으면 상태는 거론치도 않고, 가격부터 후려치려는 사람들이 꽤 많다. 아무튼 저렴한 가격대에 아날로그 신디사이저의 맛을 볼 수 있는 것이라서 Juno-106의 인기는 높은 편이다.  아래의 링크는 필자가 Juno-106을 사용해 간단히 만들어 본 트랙이다.



Roland Juno-106 데모 연주곡  http://celluloide.tistory.com/328



오늘은 Juno-106을 구입하려는 사람들에게 물건 고르는 법을 좀 알려주려고 한다. 그리 거창한 것은 아니지만 그래도 좀 알고 가면 사오고 나서 나중에 후회하지는 않을 것이다. 희한하게도 필자도 종종 중고거래를 해보면 사가는 사람들의 반수 이상이 자기가 사가는 신디사이저들에 대해 잘 모르고 사가곤하는 것을 본다. 즉 처음 접하는 경우라는 것이다. 필자는 신품을 사더라도 미리 매뉴얼이나 기본적인 조사를 꽤 많이 한 후에 사므로, 신디사이저가 손에 들어왔을 때에는 이미 매뉴얼을 보지 않더라도 친숙함을 느끼곤 하는 편이라 앞서의 그런 경우를 보면 좀 의아하긴 하지만, 뭐 좋다 나쁘다를 말하고자 하는 것이 아니고, 그저 그렇다는 것이다.

아무튼, 처음 접하는 사람이더라도 '이 정도는 체크해보고 사라...'는 것을 일러두고자 하니 잘 읽어보고 나중에 특히 중고 Juno-106(신품은 구할 래도 없다...)을 구입하는 사람들에게는 도움이 되면 좋겠다. 그리고 딱히 Juno-106외에도 대다수의 아날로그 신디사이저 살 때에도 참고하면 좋을 것이다.


빈티지 아날로그 신디사이저는 반드시 직거래
그리고 기본적으로 가장 중요한 것은 꼭, 반드시 직거래를 하라는 것이다. 실물을 봐도 점검할 것이 많은데, 뭘 믿고 중고 아날로그 신디사이저를 택배 등의 우편거래를 하는지. 그런 경우를 보면 이해가 되지 않는다. 대부분 나중에 분란의 소지가 충분히 있으므로 반드시 직접 보고 체크를 해보고 사기 바란다.



체크해야 할 부분 : 사용빈도가 높은 부분의 마모나 손상도

통상의 아날로그 신디들은 대부분의 부품이 물리적인 접촉을 필요로 하는 부품들이 많아서, 이러한 부품들은 조작하면 할 수록 결국 마모된다는 것이고 그 정도가 심하면 나중에 제대로 작동을 하지 않기도 한다. 즉 수명이 다한다는 말이다. 이러한 부품들에는 통상의 놉, 슬라이더, 버튼 등이고 당연하게 건반도 여기에 속한다.

그래서 오래된 신디사이저를 살 때에는 이러한 부분들을 꼼꼼히 점검하고 사야한다. 점검방법은 특별하지는 않다. 일일이 다 한 번 이상 눌러보고 동작여부, 소리, 관련 LED의 점등 여부 등등을 점검한다. 오래된 신디사이저들에는 이러한 결함에 의한 고장이 의외로 많다.

대개보면 아래의 경우들이 존재한다.

1. 파는 사람도 고장이 발생한 부분에 대해서 모른다. 어디에 고장이 났는지, 고장인지 조차도 모른다.   - 이건 어쩔 수 없다. 파는 당사자가 모르니 사는 사람이 혹시라도 나중에 발견하면 정말 논쟁이 된다.  필자도 이런 경우를 몇 번 겪은 적이 있는데, 모 빈티지 아날로그 신디사이저를 구입했는데, VCA쪽에서 고장이 있는 것을 발견했는데, 판매자가 그 고장 자체를 인지를 하지 못하는 바람에 꽤 고생했다. 결국 반품해버렸다.

2. 파는 사람이 알면서도 사는 사람이 지적하거나 찾아내지 않는 한 모른 척하고 미리 알려주지 않는다.- 대단히 비양심적인 경우인데 의외로 이 경우가 많다. 실상을 지적하면 웃음으로 넘기거나, 가격을 조금 빼주는 식으로 흥정하곤 한다.

통상 해외의 중고거래시 기본은 흠집, 고장상태 등을 미리 다 파악해서 표시하고 알려주는 것이다. 그런데 안 그런 사람도 있고, 한국의 경우에도 저 2번의 경우가 꽤 있더라는 말이다.





꼼꼼히 점검할 부분들

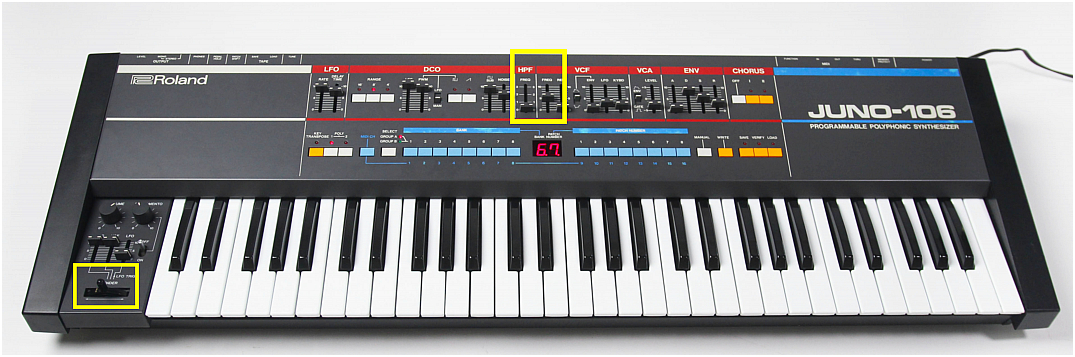

HPF 슬라이더
소위 밤무대, 캬바레 등에서 사용되는 속어이긴 한데, 일명 '꽈배기 톤'의 리드를 많이 사용하므로 모듈레이션 스틱과 함께 HPF의 조작을 많이 하곤 한다. 특히 HPF의 슬라이더는 고장났는지 안 났는지 잘 나타나지 않으므로 음색 하나를 선택해 슬라이더를 지속적으로 움직이며 음색의 변화를 보아야 한다. 올리나 안 올리나 차이가 없다면 고장난 것일 가능성이 100%

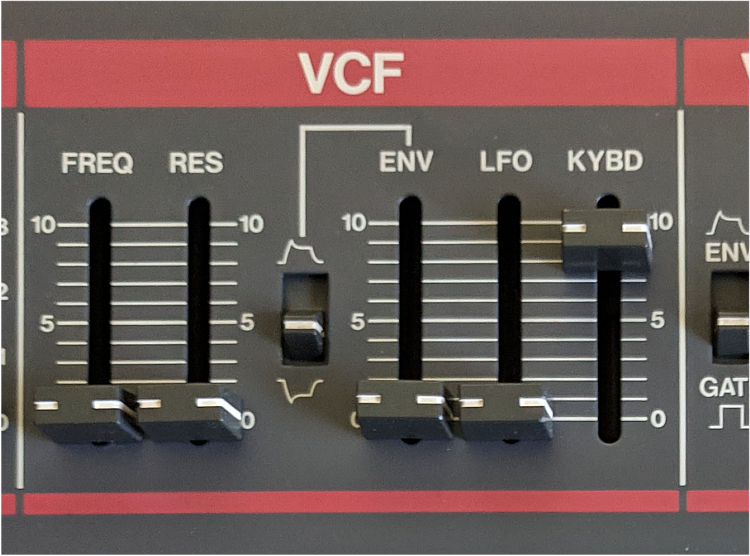

Cut-Off 프리퀀시 슬라이더
이 부분 역시 실시간 조작뿐만이 아니라 신서시스에서 가장 많이 손이 가는 부분중 하나이다. 특히 Juno-106의 이 슬라이더를 보면 위치 참조 눈금이 10개 정도 있고, 중간 5개째부터는 가운데 긴 금이 그어져있다. 슬라이더를 맨 아래에서부터 천천히 올리면서 음색의 변화를 본다. 정상적인 경우라면 3, 4 번째 눈금을 지나면서도 음이 선명하고 샤프하게 바뀌면서 그 차이가 느껴져야 한다. 그런데 오래되고, 슬라이더의 마모가 심한 경우에는 거의 차이가 없다. 이런 경우 아마도 7번째 눈금을 지나서야 좀 차이가 날 것이다. 이런 슬라이더는 맛이 간 것이다. 나중에 S/W 에디터로 조작해보면 그 차이를 느낄 수 있을 것이다.


그외 슬라이더.
 Envelope의 슬라이더를 포함해 다른 슬라이더들 모두 역시 마찬가지로 체크해보라. Attack, Decay, Sustain, Release가 제대로 먹혀드는지 확인!  말 할 필요 없이 엔벨로프의 슬라이더 역시 많이 사용하는 부분이므로 고장빈도가 높다.
원래 슬라이더는 왼쪽 사진을 잘 보면 가운데 슬라이더 핀이 지나가는 부분 좌우로는 종이비슷한 섬유질의 것으로 덮이게 되어있다. 먼지를 차단하도록 말이다. 내부를 보면 가운데가 잘라져 있는 천 같은 것을 붙인 모양이다.
그런데 상태가 안 좋은 것은 이 것이 기름과 먼지로 범벅이 되어 이상한 덩어리처럼 엉겨붙어있는 것도 있고, 아예 없는 것도 있다. 개인적인 느낌이지만, Juno-106의 대다수의 구성부품은 Roland가 원가절감을 위해 자체생산을 하거나, 염가의 것을 다용한 덕분(^^:)에 그 내구성이 별로 좋지 않다. 이 슬라이더도 마찬가지이다.  뻑뻑해서 잘 미끄러지지 않는 것도 있으므로 잘 점검해보아야 한다.   뻑뻑하다고 슬라이더 홈에 WD-40 같은 것 막뿌리면 절대로 안된다.

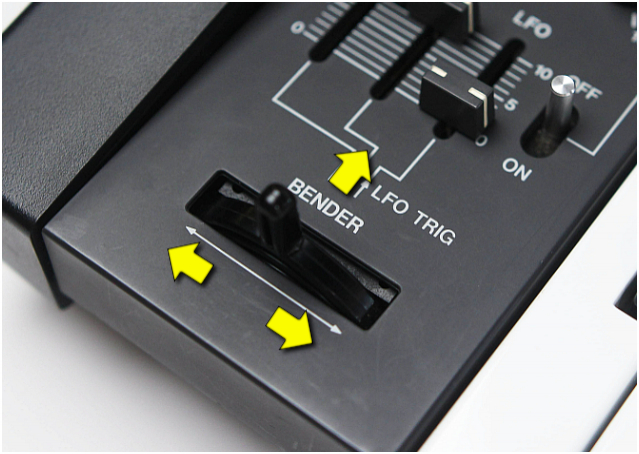

 모듈레이션 휠/스틱
Juno-106의 휠/스틱은  스틱하나에 피치 벤딩과 모듈레이션 기능을 묶어 놓았다.  그래서 좌우로 밀면 피치 벤딩. 휠을 앞으로 좀 밀면 그 미는 정도에 따라 모듈레이션이 적용된다.

그런데 모듈레이션의 경우 앞으로 밀리는 정도가 아주 작고 그 탄성도 좀 세므로 자칫 잘 못 밀면 가느다란 스틱부가 똑 부러져 버린다. 필자는 이 스틱이 부러진 Juno-106을 종종 본다. JP-8000도 비슷한데, JP-8000의 스틱은 이것에 비하면 월등히 좋다. 필자는 Juno-106의 컨트롤 스틱이 싫다.

버튼들
특히 뱅크 선택 및 프리셋 선택 버튼의 경우, 접촉이 안 좋아 맛이 가면 사용중 꽤 불편하다.



Dead voice 문제.
이건 사실 Juno-106의 고질적인 문제인데, 애초부터 상태가 별로 좋지 않은 하이브리드 IC 때문에 생기는 문제이다. 즉 롤랜드가 생산해서 설치한 80017A  보이스 칩에서 문제가 발생하는 것이다. 그래서 보이스칩이 죽어버리면 당연히 소리가 죽는 것이다. 또는 소리가 컨트롤안되고 계속 나는 경우도 있음.  Juno-106은 6 보이스 폴리포닉이어서 이 보이스칩이 6개가 설치되어 있다.  6번째 보이스가 죽어서 안 나온다면  고장난 칩이 하나인 것이고, 5,.6번째 보이스가 안나온다면 고장난 칩이 두 개.. 이런 식이다.


체크 방법은 간단하다, 두손으로 손가락을 쫙 벌려 6개의 음을 차례대로 짚어보라. 즉 먼저 짚은 손가락을 떼지 말고 그 다음 손가락을 차례차례 짚으라는 것이다. 이런 식으로 음을 짚으며 쌓아나가면 한 소리가 한 나더라도 그 차이를 알 수 있다. 만약 음이 5개 밖에 안난다면 그 Juno-106은 IC 1개가 죽어버린 것이다.

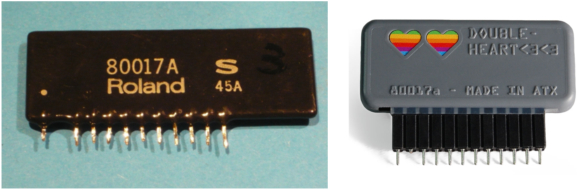

 이 경우에는 IC를 교체하는 것 말고는 방법이 없다. Juno-106에 사용된 오리지널 IC는 구하기가 대단히 어렵지만, 근래에는 대체용 IC(복제품)가 해외에서 만들어져 팔리고 있으니 이를 구해서 교체하는 것이 좋을 것이다.  아래 사진은 오리지널 칩과 대체용 칩.  왼쪽의 것이 Roland 오리지널, 오른쪽의 것이 교체용 신품(DDA사것)

Juno-106용 보이스칩

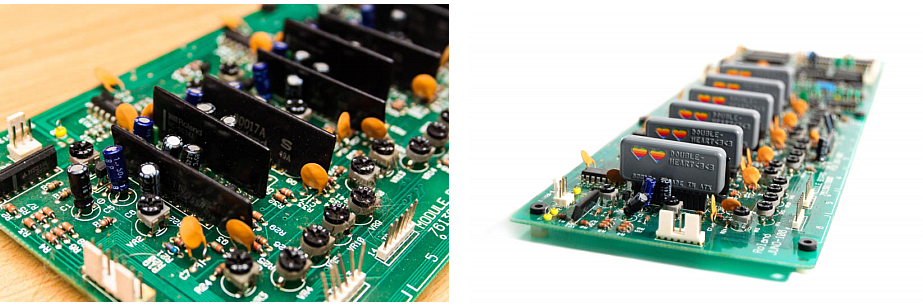

아래의 사진 왼쪽은 오리지널칩이 장착된 기판이고, 오른쪽 사진은 DDA사의 교체용 칩으로 6개를 모두 교체한 사진

Juno-106 보이스칩

이 정도가 유의해서 체크해 볼 부분이고, 그외 중고 건반이므로 당연히 각 건반들을 죽 눌러보면서 소리가 잘 나는지, 끊기지 않고 나는지를 꼭 체크해보라. 중고 건반중에는 접촉이 안좋거나 손상되어 건반을 누르더라도 소리가 간헐적으로 끊어지는 경우도 있다.  심한 경우에는 아예 건반을 눌러도 무반응인 경우도 있고. 이런 식으로 한 두 건반이 소리 안나는 경우도 있으니 꼭 체크해보라. 나중에 집에 갖고와서 소리가 나네 안나네 하지 말고.

써놓고 보니 사실 손 댈 수 있는 부분은 거의 다 만져보면서 체크하라는 말이 되어버렸다. 그렇다! 실제로 이렇게 체크하지 않는 한 고장을 발견하기는 어렵고 나중에 마음고생으로 이어지는 것이니 처음 살 때 서로 간에 확실히 체크해서 문제 발생의 소지를 줄이기 바란다.



Juno-106 용의 S/W 에디터/라이브러리안
이외에도 힘들게 구해왔는데, 버튼이나 슬라이더가 고장나있어서 신서시스를 하는데 문제가 있는 경우, S/W 에디터.라이브러리안을 사용하면 해결할 수가 있다. 그러나 내부 소자가 고장난 경우에는 당연히 그 문제를 해결해야하는 것인데, S/W에디터를 사용하여 음색컨트롤이나 신서시스를 해보고 문제가 없다면 단지 슬라이더나 버튼의 접촉불량인 것이다,.



단순히 슬라이더나 버튼은 고장났다고 할 지라도 그 기능 자체는 살아있기 때문에 이런 경우 S/W 에디터로써 조절 및 작동이 가능하다. 실제로는 MIDI CC를 이용하는 것이고.

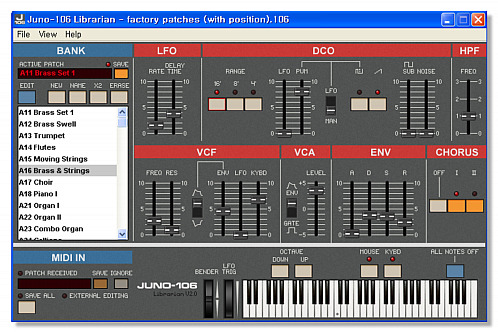

Juno-106 에디터는 아래와 같이 생겼고, 이미 필자가 본 블로그에 자세하게 소개해놓았으니 아래 링크의 포스팅을 읽어보면 될 것이다.

Juno-106 s/w에디터/라이브러리안

Juno-106 s/w에디터/라이브러리안

http://celluloide.tistory.com/137
